設計サポート

ヒートシンクのソリッドワークスによる熱解析をサポートします。

適切なヒートシンク選定のための熱解析分析

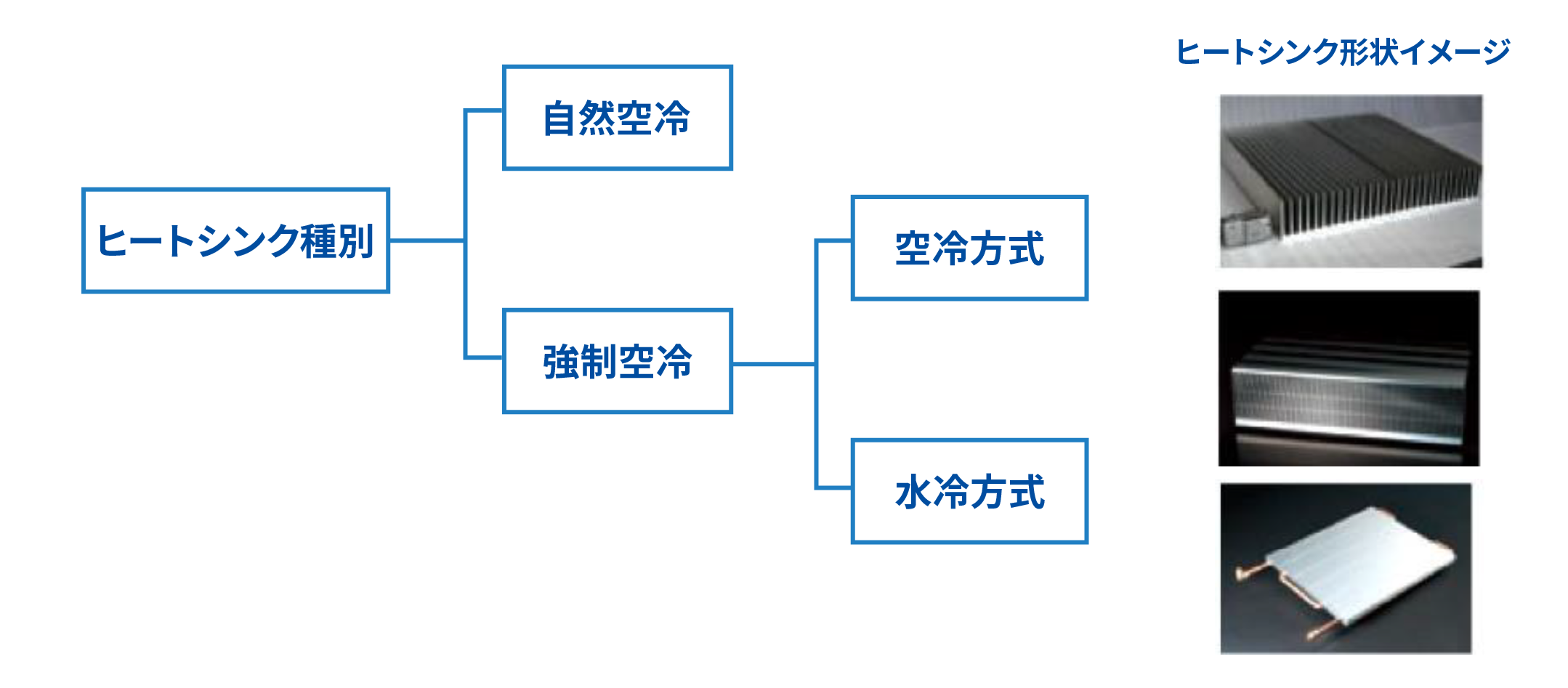

ヒートシンク種別

  • ヒートシンク種別は、凡そ以下の３種別に区分され、主として、求められる放熱性能、実装スペース制限、及び使用環境により、適切なヒートシンクが選定される
  • 「熱抵抗値」といった指標や「加熱電力に対する温度上昇値変化（通常、線形グラフで表現される事が多い）」を用い、放熱性能を判断する
ヒートシンク種別

熱解析分析の必要性

  • 放熱性能を表す熱抵抗値は、下記式で算定される
  • 下記式で明確なとおり、観測点は一点とならざるを得ないため、本来、三次元で管理すべき「熱の伝わり難さ（＝ヒートシンク性能）」を的確に表現するのは困難
  • 三次元環境で用いられるヒートシンクの性能を、x, y, Zの三軸で分析する「熱解析分析」は、より適切なヒートシンク選定には必要

熱解析分析をお求め頂いたお客様の声

A社様　熱解析分析レポートが、スピーディかつ効率的な新製品開発に貢献
  • 開発段階では、複数のパワーモジュール案を検討
  • 開発検討していた全てのパワーモジュールに最適なヒートシンク、最適なファンスペック、そして価格全てを網羅する、LSIクーラーの熱解析分析レポートを利用
  • 最終的に採用するパワーモジュールの検討に多少の時間を要したものの、開発段階で検討していた全てのパワーモジュール案に最適なヒートシンク等の情報を事前に得ていたため、最終案決定後以降は、スピーディかつ効率的に開発を進める事が出来た
B社様　熱解析分析レポートにより、開発段階での集中加熱対策に貢献
  • 当時開発していた製品は、熱源の配置によっては相互加熱※を引き起こす懸念があった
  • LSIクーラーの熱解析分析レポートにより、相互加熱箇所の特定が可能となり、相互加熱リスクを回避する設計を効率的に行う事に成功

※隣接する熱源からの熱が相互に影響し合い、熱が局所的に集中すること

熱解析分析サービスご提供の流れ

ご相談

担当営業又は、弊社ホームページのお問い合わせにメールでご相談下さい。

お見積り

担当営業又は、代理店からお見積りのご回答をさせて頂きます。

熱解析分析

お見積りの内容（解析内容・納期）をご確認頂きご注文を頂ければ、熱解析を開始致します。

熱解析報告

お見積りの期日までに、解析結果として、レポートをご提示させて頂きます。

ご提供する熱解析分析レポート概要

解析資料の目次構成
ヒートシンクサイズ 想定されているヒートシンクの実装可能サイズ（体積）
半導体情報 使用するモジュールのメーカー/型番
ロス電力 想定されるモジュールのロス電力（W）
外気温度 想定されるヒートシンクの周囲温度
平均温度上昇値 解析結果でのヒートシンクの温度上昇値の平均値
平均熱抵抗値 解析結果でのヒートシンクの熱抵抗値の平均値（℃/W）
熱解析シミュレーション結果 下記ご参照

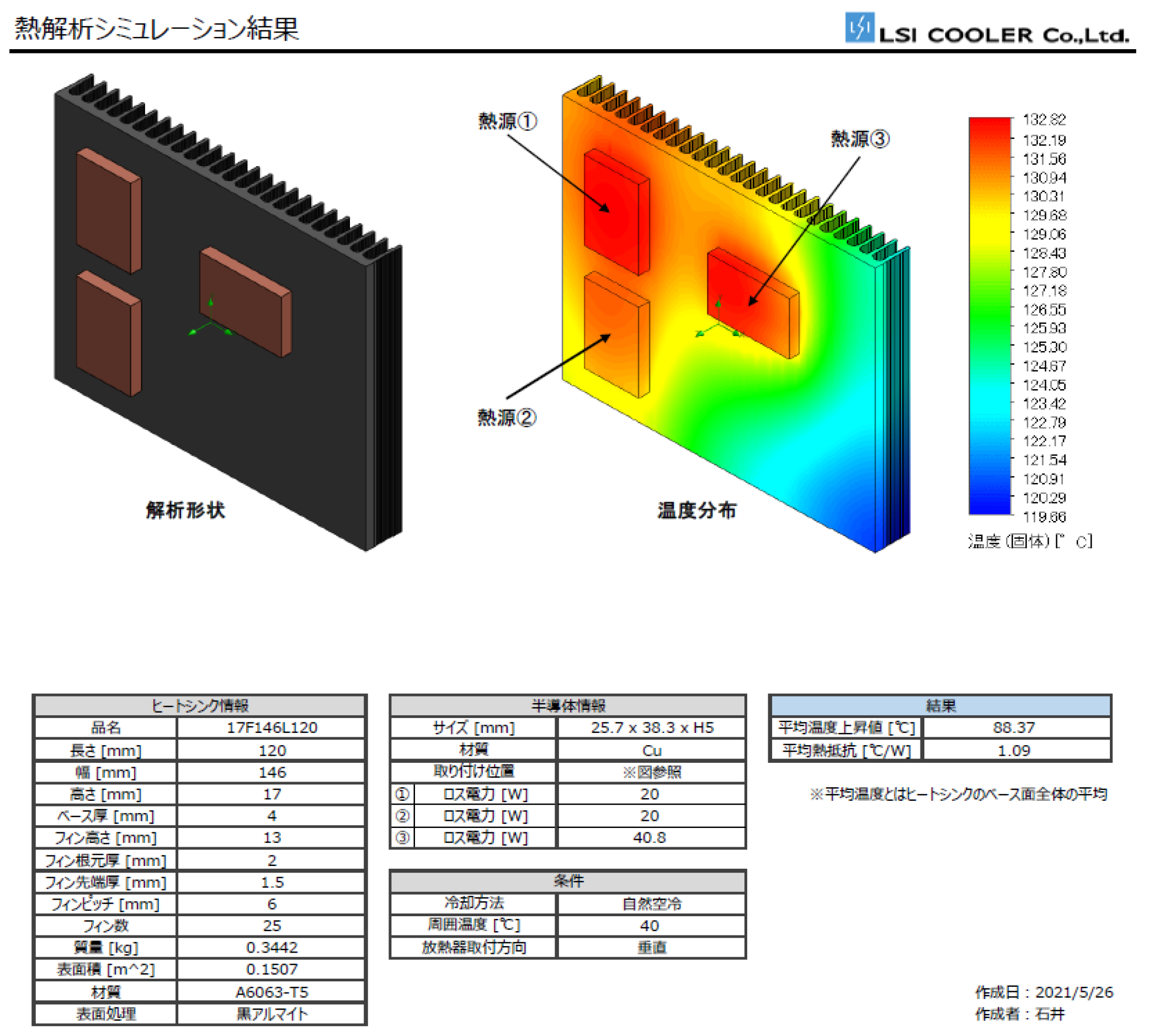

熱解析シミュレーション結果の一例
熱解析シミュレーション結果の一例

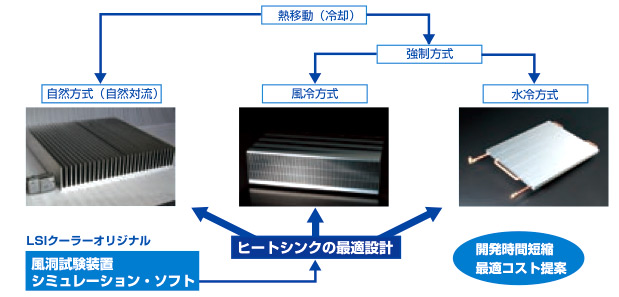

最適な製品を提供するために、熱設計からサポート。

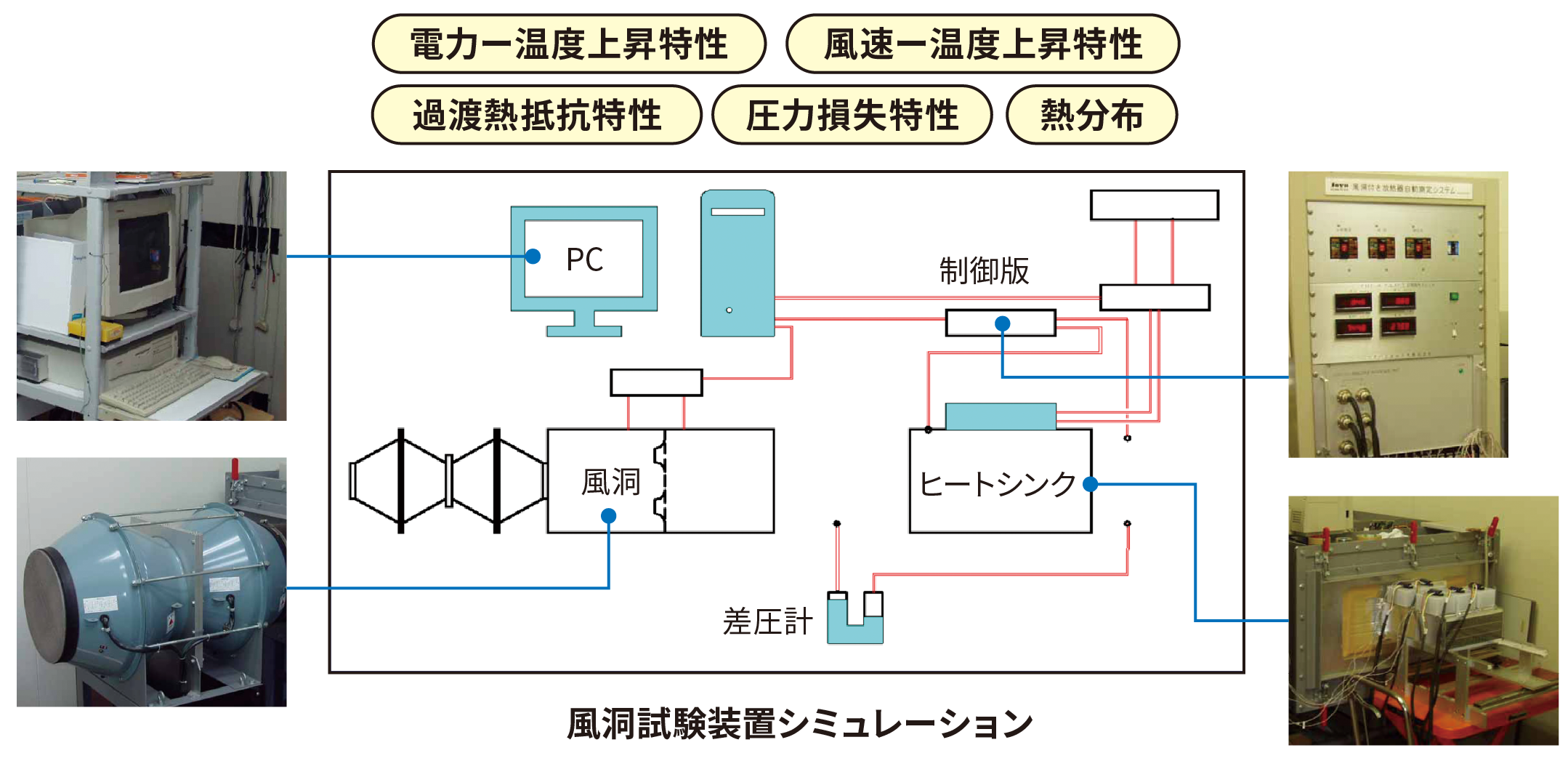

最適な熱対策ができるようシミュレーションソフトによる解析や実測データを提供することにより、熱設計をサポートする体制を整えています。

より確かなデータをより早く提供します。
熱解析シミュレーション結果の一例
