アルミ加工受託製造
- LSIクーラーは、1979年の創業から 、電子部品のラジエーター機能を担うヒートシンクの製造従事
- 35年余に渡るヒートシンク製造で培ったアルミニウムの取り回し知見、アルミニウム加工に適した機械加工機等の設備、そして、数多の表面処理技術を活用した「アルミ加工受託製造」も、LSIクーラーの主要事業の一つ
- 精密部品でもあるヒートシンク製造で培った精度の高い製品を、小ロットで製造出来る事がLSIクーラー最大の強み
保有設備
機械加工

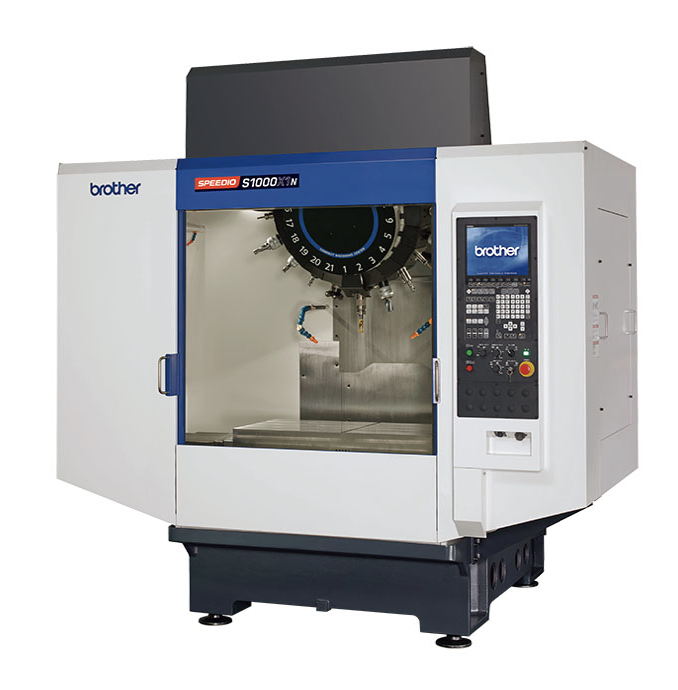

![30番クラス3軸マシニングセンタ](/images/aluminum_img_01.png)
30番クラス3軸マシニングセンタ
福島工場保有
![3軸立型マシニングセンタ](/images/aluminum_img_02.png)
3軸立型マシニングセンタ
福島工場保有

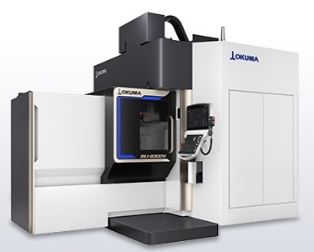

![5軸制御立型マシニングセンタ](/images/aluminum_img_03.png)
5軸制御立型マシニングセンタ
協力工場所有
多種多様のマシニングセンタを保有
LSIクーラー福島工場に21機のマシンニングセンタ、協力工場に2機の5軸制御立型マシニングセンタを保有
大型ワークにも対応可能
30番クラス3軸マシニングセンタのテーブル作業面はX:1,100mm×Y:500㎜、と大型ワークの対応も可能
複雑形状への対応も可能
協力工場にて2機所有している5軸制御立型マシニングセンタにより、工具のワーク接触面への多様なアプローチを施す事により、複雑形状の製品製作も十分可能
表面処理と精度管理
![水系超音波洗浄機大型CS-331](/images/aluminum_img_04.png)
水系超音波洗浄機大型CS-331
福島工場保有

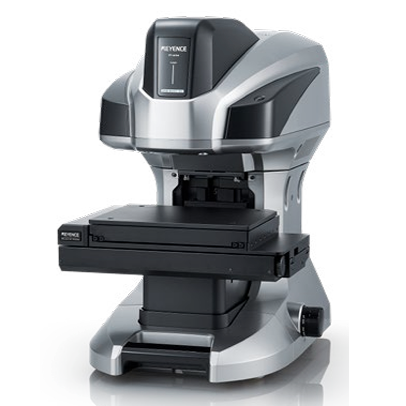

![ワンショット3D形状測定機](/images/aluminum_img_05.png)
ワンショット3D形状測定機
福島工場保有
![三次元座標測定機](/images/aluminum_img_06.png)
三次元座標測定機
福島工場保有
2機の自動超音波洗浄機を保有
安全性に優れ、環境にも優しい水系自動洗浄機を2機保有しているため、安定した品質での精密
非接触式/接触式測定機を1機ずつ保有
非接触式と接触式、それぞれ1機の測定器を福島工場に保有しているため、出荷前の適切な精度管理を経た納品を実現
厳格な出荷前検品も、電子部品に用いられるため高精度が求められるヒートシンクの好評価を支えているLSIクーラーの強みの一つ
寸法公差等
JIS B 0405に準ずる公差に対応(詳細はお問合せ下さい)
ワーク事例

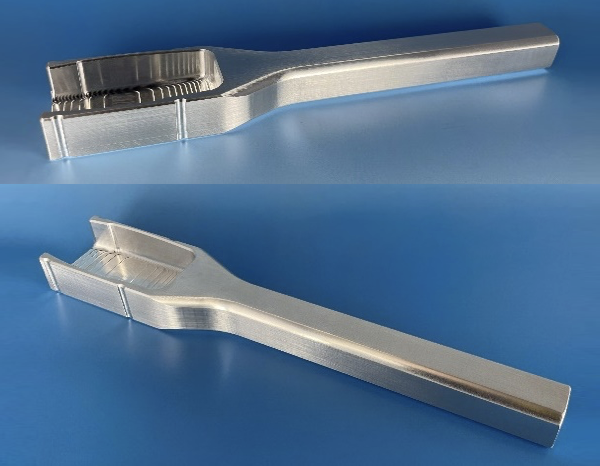

![ワーク事例](/images/work_img_01.png)
サイズ感
最長部300㎜×最広部50㎜×最高部25㎜
加工概要
CAD・CAMにて設計
モデリング⇒プログラミング⇒フル切削
加工内容:切欠き・フライス・隅R・表面エンドレス仕上げ
用途:トルクレンチハンドル
材質:A6063

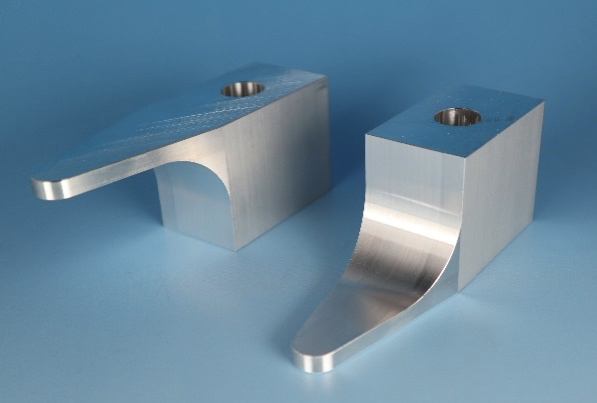

![ワーク事例](/images/work_img_02.png)
サイズ感
最長部70㎜×最広部20㎜×最高部25㎜
加工概要
CAD・CAMにて設計
モデリング⇒プログラミング⇒フル切削
加工内容:切欠き・フライス・隅R・表面エンドレス仕上げ
用途:三次元測定用クランプ治具
材質:A6063

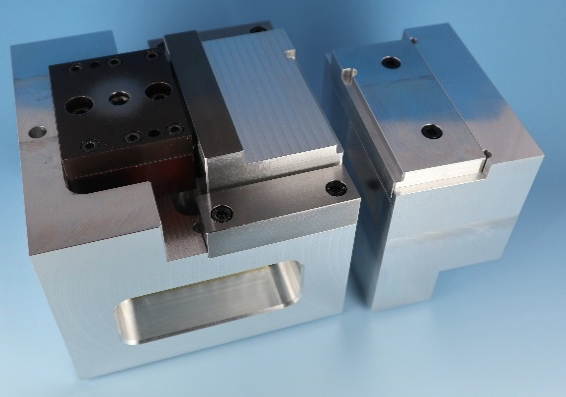

![ワーク事例](/images/work_img_03.png)
サイズ感
最長部160㎜×最広部160㎜×最高部130㎜
加工概要
CAD・CAMにて設計
モデリング⇒プログラミング⇒フル切削
加工内容:切欠き・フライス・隅R・表面エンドレス仕上げ
用途:特殊治具(NC加工用バイス)
材質:A5052・S45C

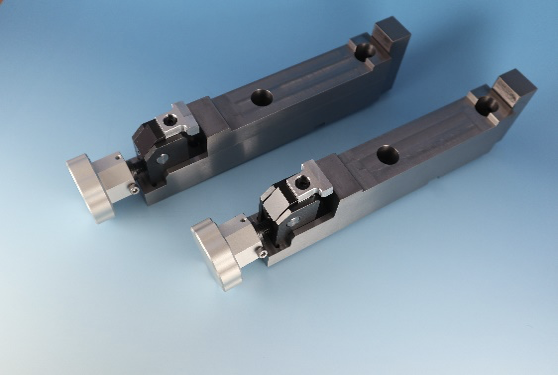

![ワーク事例](/images/work_img_04.png)
サイズ感
最長部190㎜×最広部50㎜×最高部64㎜
加工概要
CAD・CAMにて設計
モデリング⇒プログラミング⇒フル切削
加工内容:切欠き・フライス・隅R・表面エンドレス仕上げ
用途:特殊治具(NC加工用バイス)
材質:A5052・S45C
